Питання енергетичної незалежності сьогодні стоїть надзвичайно гостро, і правильне підключення інвертора є критичним етапом створення надійної системи резервного живлення. Від коректності монтажу залежить не лише стабільність роботи побутової техніки, а й термін служби дорогої акумуляторної батареї та загальна пожежна безпека оселі. Помилки у виборі перерізу кабелів або порушення послідовності з’єднання клем можуть призвести до незворотного пошкодження електроніки, тому чітке дотримання технічних регламентів є обов’язковим для кожного користувача.
Критерії вибору локації та підготовка монтажної зони
Для стабільної роботи силової електроніки необхідно забезпечити специфічні кліматичні умови, що запобігатимуть перегріву внутрішніх вузлів та передчасному зносу компонентів пристрою.
Вимоги до місця встановлення:
- Температурний режим. Оптимальні показники становлять від +10 до +15 градусів за Цельсієм для ефективної роботи системи охолодження.
- Вентиляція. Наявність активного припливу повітря або примусової витяжки для оперативного відведення тепла від радіаторів.
- Поверхня. Монтаж проводиться виключно на стіни або підставки з негорючих матеріалів, таких як бетон, цегла або метал.
- Дистанція. Вільний простір навколо корпусу має бути не менше 20 — 30 см з кожного боку для безперешкодної циркуляції повітряних мас.
Категорично забороняється розміщувати обладнання поблизу штор, дерев’яних меблів чи інших легкозаймистих предметів, оскільки пікові навантаження викликають суттєве нагрівання корпусу. Також не варто монтувати систему в спальних кімнатах, адже постійний шум вентиляторів та специфічні запахи від АКБ можуть створювати дискомфорт.
Окрему увагу слід приділити сухості приміщення, оскільки конденсат на платах призводить до короткого замикання, тому підвали з підвищеною вологістю без належної гідроізоляції не підходять для експлуатації. Якщо інвертор встановлюється в закритій шафі, вона обов’язково повинна мати наскрізні отвори в нижній та верхній частинах для створення природної тяги.
Технічні параметри силових кабелів та захисних компонентів
Використання правильних провідників є запорукою мінімізації енергетичних втрат, які на низьковольтній ділянці ланцюга можуть сягати критичних значень при великих струмах.
| Потужність інвертора | Напруга АКБ | Рекомендований переріз (мідь) | Струм запобіжника |
|---|---|---|---|
| 1000 Вт | 12 В | 16 — 25 мм² | 100 А |
| 2000 Вт | 12 В | 35 — 50 мм² | 200 А |
| 3000 Вт | 24 В | 35 — 50 мм² | 150 А |
| 5000 Вт | 48 В | 50 — 70 мм² | 125 А |

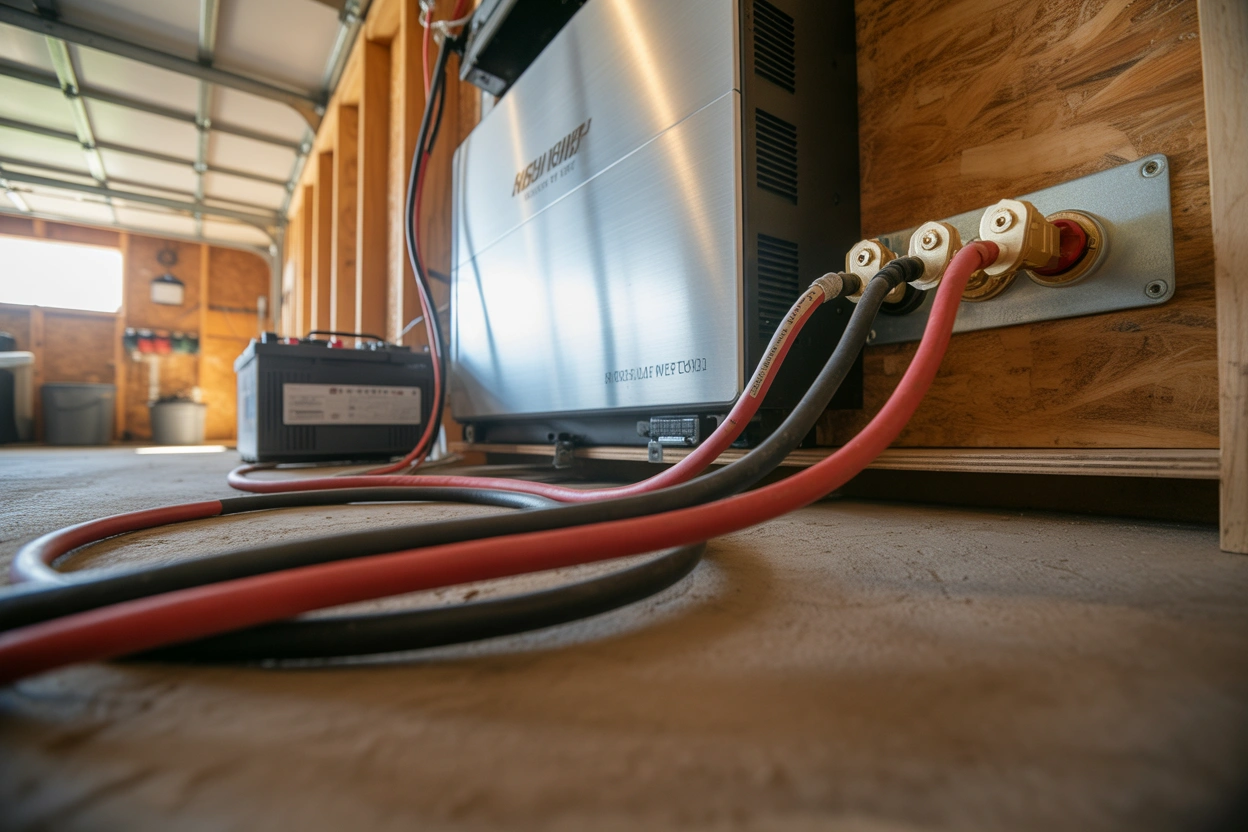

Для з’єднання акумулятора з перетворювачем слід обирати виключно багатожильні мідні кабелі з якісною ізоляцією, оскільки алюмінієві аналоги мають значно більший опір і швидше окислюються. Важливо витримувати мінімальну довжину дротів, що не перевищує 60 см, аби уникнути падіння напруги, яке може спровокувати помилку контролера “Low Battery” навіть при зарядженій батареї.
Система захисту обов’язково повинна включати плавкий запобіжник або автоматичний вимикач постійного струму, який монтується в розрив позитивного (червоного) кабелю якомога ближче до клеми акумулятора. Всі наконечники мають бути ретельно обтиснуті спеціальним інструментом — прес-кліщами, бо звичайна скрутка або слабкий затиск призведуть до іскріння та оплавлення контактної групи.
Послідовність комутації акумуляторного блоку та інвертора
Дотримання суворого порядку дій під час монтажу дозволяє уникнути виникнення потужної електричної дуги та пошкодження вхідних конденсаторів приладу.
Навіть короткочасна переполюсовка при підключенні живлення призводить до миттєвого виходу з ладу силових транзисторів, що у більшості випадків визнається негарантійним випадком виробником.
Перед початком робіт необхідно переконатися, що клавіша живлення на корпусі інвертора знаходиться в положенні “Off”, а всі зовнішні споживачі від’єднані від розеток пристрою. Це забезпечить безпечний старт системи без різких стрибків струму в момент першого контакту провідників з клемами.
Порядок складання ланцюга:
- Зачистка контактів. Видаліть пил та оксиди з клем акумулятора за допомогою дрібнозернистого наждачного паперу.
- Фіксація на АКБ. Спочатку надійно закріпіть наконечники кабелів на батареї, починаючи з позитивного виводу.
- Підключення до інвертора. Приєднайте негативний (чорний) кабель до відповідного входу на задній панелі приладу.
- Фінальний контакт. Приєднайте позитивний (червоний) кабель до клеми інвертора, затягуючи гайку ключем.
- Перевірка щільності. Переконайтеся, що всі з’єднання не мають люфту та затягнуті з моментом близько 24,5 Нм.
Під час фіксації останнього контакту можлива поява невеликої іскри — це нормальне явище, пов’язане з заряджанням внутрішніх ємностей, але воно не повинно викликати побоювань. Під час роботи обов’язково використовуйте інструмент з ізольованими рукоятками, щоб випадково не замкнути клеми акумулятора через корпус пристрою або інші металеві частини.
Інтеграція обладнання в загальну електромережу будинку
Коректне поєднання резервної системи з внутрішньою проводкою вимагає чіткого розділення ліній, щоб енергія від інвертора ніколи не зустрілася з напругою від міської мережі.
Для цього використовується вхід AC Input для підключення до мережі 220 В та вихід AC Output для живлення домашніх приладів, при цьому обов’язково враховується фазування L (фаза) та N (нуль). Всі маніпуляції з щитком повинні проводитися при повністю вимкненому ввідному автоматі для гарантування безпеки майстра під час комутації.
Елементи системи перемикання:
- Перемикач I-0-II. Трьохпозиційний ручний рубильник, що фізично розриває один ланцюг перед увімкненням іншого.
- Автоматичне введення резерву. Блок АВР, який самостійно переводить навантаження на інвертор у разі зникнення світла.
- Контур заземлення. Окремий провідник, що з’єднує корпус пристрою з шиною заземлення будівлі.
- Диференційний захист. Встановлення ПЗВ на виході для захисту людей від ураження струмом при витоках.
При підключенні варто виділити окрему групу споживачів, які є критично важливими, наприклад освітлення, холодильник та роутери, щоб не перевантажувати систему зайвими приладами. Такий підхід дозволяє суттєво подовжити час автономної роботи, оскільки великі навантаження на кшталт пральних машин або духовок здатні вичерпати ресурс АКБ за лічені хвилини.
Важливо пам’ятати, що використання перехідників “вилка-вилка” для подачі напруги в розетку будинку є смертельно небезпечним методом, який часто призводить до пожеж та виходу техніки з ладу. Схема підключення має бути стаціонарною, з використанням якісних мідних дротів відповідного перерізу (зазвичай 2.5 мм²) та надійної фурнітури в розподільчому щиті.
Специфіка живлення фазозалежного опалювального обладнання
Сучасні газові котли часто вимагають наявності чітко визначеного нульового провідника для коректної роботи системи іонізаційного контролю полум’я в камері згоряння.
Більшість недорогих інверторів видають на виході “ізольовану нейтраль”, що змушує плату управління котла видавати помилку розпалу навіть при наявності напруги в розетці. Для вирішення цієї проблеми необхідно реалізувати схему з об’єднанням одного з вихідних контактів інвертора з загальною шиною заземлення, створюючи таким чином “штучний нуль”. Це дозволяє датчику іонізації бачити різницю потенціалів між фазою та пальником, що є необхідною умовою для стабільного горіння газу.
При створенні штучного нуля важливо переконатися, що ваш інвертор підтримує таку конфігурацію і не має внутрішнього зв’язку між вхідним та вихідним нулем, що може призвести до конфлікту систем захисту.
Окрім питання фазування, критично важливою є форма вихідного сигналу, яка для двигунів циркуляційних насосів обов’язково повинна бути чистою синусоїдою (Pure Sine Wave). Апроксимована синусоїда викликає сильний гул, перегрів обмоток насоса та його швидкий вихід з ладу, тому для опалення слід обирати лише спеціалізовані моделі інверторів.
Також слід враховувати пускові струми двигунів, які в момент старту можуть у 3 — 5 разів перевищувати номінальну потужність, вказану в паспорті котла або насоса. Рекомендується обирати інвертор з запасом по піковій потужності, щоб автоматика не йшла в захист при кожному ввімкненні турбіни або насоса в системі опалення.
Експлуатаційний догляд та контроль робочих режимів
Навіть ідеально змонтована система потребує періодичного сервісного огляду для підтримки високого рівня ККД та запобігання аварійним ситуаціям в процесі роботи.
Регламент технічного обслуговування:
- Огляд клем. Перевірка надійності затяжки болтів кожні три місяці, оскільки через термічні розширення контакт може слабшати.
- Очищення фільтрів. Видалення пилу з решіток вентиляції за допомогою пилососа або балона зі стисненим повітрям.
- Замір напруги. Порівняння показань вбудованого вольтметра з даними мультиметра для контролю точності зарядного пристрою.
- Стан АКБ. Візуальна перевірка корпусів на наявність здуття, патьоків електроліту або специфічного кислотного запаху.
Особливу увагу слід приділяти типу використовуваних батарей, оскільки літієві накопичувачі (LiFePO4) вимагають зовсім інших налаштувань напруги заряду, ніж класичні AGM або GEL акумулятори. Встановлення неправильного профілю зарядки в меню інвертора може призвести до закипання свинцевих пластин або спрацювання плати BMS у літієвих елементів.
В зимовий період пам’ятайте, що літієві акумулятори категорично заборонено заряджати при від’ємних температурах, тому приміщення має бути опалюваним або утепленим. Для запобігання перевантаження інвертора впроваджуйте правило почергового ввімкнення приладів: спочатку запускається найпотужніший споживач (наприклад, насос), а після виходу його на робочий режим додаються дрібніші навантаження.
Чи стане ваша система енергонезалежності надійним щитом проти блекаутів?
Зрештою, функціональність та довговічність системи безперебійного живлення визначаються не лише потужністю вибраного пристрою, а передусім якістю його інтеграції в домашню мережу. Тільки суворе доотримання технічних стандартів щодо перерізу провідників, надійне заземлення та правильна послідовність запуску гарантують, що в критичний момент обладнання спрацює бездоганно, забезпечивши комфорт і безпеку вашої родини.
